Un Medidor de agua ultrasónica Es ideal para edificios que requieren medición digital, detección de bajo caudal y acceso a lectura remota. En apartamentos, registra el consumo por vivienda. En oficinas, hoteles, campus universitarios y locales comerciales, permite diferenciar entre inquilinos, plantas o áreas de servicio.
El diámetro de la tubería, el caudal previsto, el tipo de conexión, el espacio de instalación, la red de comunicación y la interfaz de la plataforma determinan el modelo adecuado.
Los edificios residenciales y comerciales suelen tener numerosos puntos de medición. La lectura manual requiere acceso, registro y posterior introducción de datos. Un contador digital con un sistema de comunicación adecuado puede enviar las lecturas a un sistema central y reducir la necesidad de recopilar datos en cada punto de medición.
En los edificios, las pequeñas fugas de agua son importantes. Un grifo que gotea, un inodoro con fugas o una tubería que nunca se cierra completamente pueden generar una señal continua de bajo caudal. La medición ultrasónica permite identificar estas condiciones cuando el modelo y la instalación seleccionados cumplen con los requisitos del proyecto.

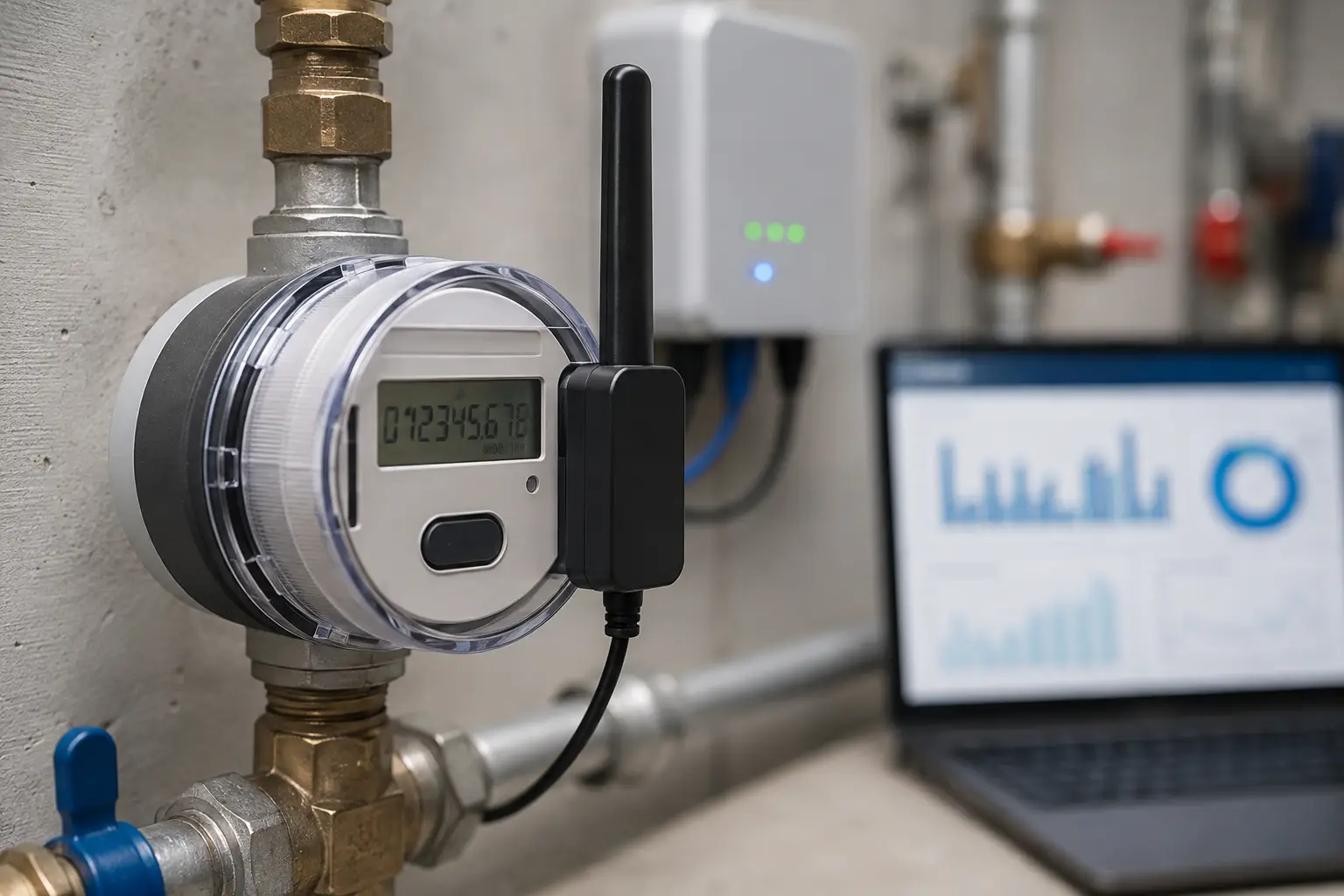

El medidor, el terminal de comunicación, la puerta de enlace y la plataforma deben planificarse como un único sistema.
El contador registra el caudal y, a continuación, el sistema configurado transfiere la lectura para la gestión del edificio.
Un medidor ultrasónico emite señales sonoras a través del agua en la tubería. Las señales que viajan a favor y en contra del flujo tienen tiempos de propagación diferentes. El medidor procesa esta diferencia de tiempo para calcular la velocidad del flujo y el volumen de agua.
El método electrónico calcula el caudal instantáneo y el consumo acumulado. La resolución de la pantalla y el intervalo de informe dependen del modelo.
Algunos proyectos de construcción utilizan la pantalla local para inspecciones o comprobaciones de facturación. Otros conectan el contador a un terminal de comunicación y suben las lecturas a un centro de datos o plataforma de gestión.
Chenshuo ofrece opciones 4G, LoRa y LoRaWAN para la serie XT815. Confirme la red, la puerta de enlace, el formato de datos y la interfaz del sistema del edificio.
Los proyectos residenciales suelen dividir una red de suministro en varios puntos gestionados. El cronograma de medición debe vincular cada punto a una unidad, un diámetro de tubería y una cuenta de lectura.
Un proyecto de apartamentos puede requerir un medidor por cada vivienda o unidad administrada. Las especificaciones deben indicar el número de puntos, los diámetros nominales, las conexiones de tuberías, el espacio disponible para la instalación y si las lecturas deben llegar a una plataforma de la propiedad.
El modelo ultrasónico XT815-U incluye opciones de diámetro nominal DN15, DN20, DN25 y otras. Su caudal permanente (Q3) es de 2,5 m³/h para DN15, 4,0 m³/h para DN20 y 6,3 m³/h para DN25. Para otros tamaños, se requiere confirmación del proyecto.
El XT815-U proporciona detección de microflujos y una alarma de fugas que monitorea el flujo continuo en minutos. La señal indica al operador la unidad o sección de tubería que debe inspeccionar.
La alarma permite realizar inspecciones. Defina quién recibe el evento, dónde se almacena y qué acción se debe tomar tras confirmarse una fuga.
Algunos complejos residenciales utilizan sistemas de gestión de agua prepago. La serie XT815 integra funcionalidad de prepago con cifrado mediante token de 20 dígitos, control inteligente de válvulas y compatibilidad con el protocolo de comunicación de prepago STS (IEC 62055).
Enumere la lectura remota, el funcionamiento prepago y el control de válvulas como requisitos separados para que el proveedor pueda confirmar la configuración.
Los inmuebles comerciales utilizan contadores para asignar el consumo a inquilinos, plantas, edificios o áreas de servicio. El modelo de datos debe acordarse antes de la puesta en marcha de los dispositivos.
Los edificios comerciales pueden requerir lecturas por inquilino, piso, local o área de servicio. Un cronograma de medición debe vincular cada punto con el calibre de la tubería, la ubicación y la cuenta de administración correspondiente.
Esto facilita la facturación y evita que se asigne un contador a la ubicación incorrecta de la plataforma.
| Elemento de selección | Qué confirmar |
| Tamaño del medidor | Diámetro nominal y conexión de tubería |
| Condiciones de flujo | Caudal común, caudal bajo y variación esperada |
| Instalación | Disposición horizontal o vertical, espacio y estado de las tuberías |
| Comunicación | Pantalla local, 4G, LoRa, LoRaWAN u otra interfaz requerida |
| Funciones | Alarma de fugas, protección de tubería vacía, control de válvulas o STS |
| Plataforma | Software de puerta de enlace, formato de datos, interfaz y gestión |
| Documentos | Datos técnicos, planos de instalación, registros de pruebas y puesta en marcha. |
El XT815-U tiene una relación de modulación de R250, clasificación de precisión Clase 2, clase de temperatura T30, presión nominal de agua de 1,6 MPa y grado de protección IP68. Confirme estos valores con el modelo final y las condiciones del proyecto.
El tubo de medición debe permanecer lleno de agua. Un tubo vacío o una gran acumulación de burbujas de aire pueden impedir que las señales ultrasónicas se transmitan correctamente. El XT815-U incluye detección y protección contra tubos vacíos; cuando se produce esta condición, el medidor puede suspender la medición.
La documentación del producto recomienda encarecidamente la instalación de una válvula de retención en la salida del medidor ultrasónico. Esta válvula ayuda a limitar el movimiento del agua en la sección de medición cuando varía la presión de la tubería. Chenshuo también ofrece accesorios de tubería con una válvula de retención de salida integrada para una mayor compatibilidad.
Se recomienda la instalación horizontal siempre que el diseño del proyecto lo permita. Si las condiciones del terreno impiden la disposición recomendada, es necesario instalar igualmente la tubería aguas abajo para reducir la posibilidad de acumulación de aire en la línea. Confirme el plano de instalación antes de comenzar los trabajos.
| Punto de comparación | Medidor de agua ultrasónica | Medidor de agua mecánico |
| Principio de medición | Método de tiempo de tránsito ultrasónico | Movimiento mecánico y recolección de pulsos |
| piezas móviles | El método de medición no incluye piezas mecánicas móviles. | Estructura de medición mecánica |
| Trabajo de bajo flujo | Detección de microflujos dependiente del modelo | Depende del diseño mecánico. |
| obstrucción de agua | No hay impulsor convencional en la sección de medición. | El núcleo mecánico y la trayectoria del flujo afectan la resistencia. |
| Lectura remota | Disponible con una opción de comunicación configurada. | Requiere una solución de lectura compatible. |
| Mejor base de selección | Tubería, flujo, instalación, comunicación y plataforma | Especificaciones de tamaño, conexión, caudal y mecánicas |
Un proyecto de sustitución, un nuevo complejo de apartamentos y un campus con varios edificios pueden tener diferentes prioridades técnicas y comerciales.
Antes de solicitar un presupuesto, prepare lo siguiente:
Esta información permite al proveedor hacer coincidir el modelo con el edificio y preparar un presupuesto completo.
Shandong Chenshuo Instrument Co., Ltd. desarrolla productos inteligentes de medición de agua por ultrasonidos para la recopilación, transmisión y aplicación de datos. XT815-U Combina la medición ultrasónica del tiempo de tránsito con la detección de microflujos, alarma de fugas, protección contra tuberías vacías y opciones de comunicación que incluyen 4G, LoRa y LoRaWAN. La serie XT815 también admite comunicación prepago STS y control inteligente de válvulas.
Para un edificio residencial o comercial, envíe el cronograma de medidores, tamaños de tuberías, planos de instalación, preferencia de comunicación, requisitos de plataforma y funciones requeridas. Chenshuo podrá confirmar el modelo, la configuración y los documentos técnicos aplicables. Consulte la Información del producto: contador de agua inteligente para el siguiente paso de revisión del proyecto.
Los edificios residenciales y comerciales se benefician de la medición ultrasónica cuando la aplicación requiere lecturas digitales, identificación de caudales bajos o acceso a la gestión centralizada de datos. La decisión final depende de las condiciones específicas de la tubería, el caudal, la instalación, la comunicación y la plataforma.
El XT815-U ofrece una opción documentada para proyectos que requieren regulación de caudal R250, detección de microflujos, alarma de fugas, protección contra tuberías vacías y comunicación configurable. Sus funciones STS y de control de válvulas son ideales para proyectos que requieren gestión y medición de caudales prepagados.
Antes de realizar el pedido, envíe el tipo de edificio, la cantidad de medidores, el rango de DN, el plano de instalación, la red de comunicación, la interfaz de la plataforma y los requisitos de aceptación. Estos detalles le brindan a Chenshuo una base sólida para confirmar la configuración del medidor y el siguiente paso para las pruebas o la elaboración del presupuesto.
P1: ¿Son adecuados los contadores de agua ultrasónicos para edificios de apartamentos?
R: Sí. Se pueden usar para la medición individual del consumo en apartamentos cuando el tamaño del medidor, la conexión de la tubería, el espacio de instalación y el método de lectura se ajustan al proyecto. El XT815-U incluye opciones de tamaño DN15, DN20, DN25 y otras que requieren confirmación.
P2: ¿Puede un contador de agua ultrasónico detectar pequeñas fugas en un edificio?
A: El XT815-U proporciona detección de microflujos y una alarma de fugas para flujos mínimos continuos. El operador del edificio aún necesita un proceso definido para verificar la unidad o tubería correspondiente después de una alarma.
P3: ¿Qué se debe comprobar antes de instalar un contador de agua ultrasónico?
A: Confirme que la tubería esté llena de agua, siga la dirección del flujo y el plano de instalación, y evite la formación de burbujas de aire significativas en la sección de medición. La documentación de Chenshuo recomienda encarecidamente la instalación de una válvula de retención en la salida del XT815-U.
P4: ¿Pueden los contadores de agua ultrasónicos residenciales y comerciales utilizar la comunicación remota?
R: Sí, cuando se configura la opción de comunicación requerida. La documentación de la serie XT815 menciona 4G, LoRa y LoRaWAN, pero la puerta de enlace, la plataforma, el formato de datos y la interfaz deben confirmarse para cada proyecto de construcción.
P5: ¿Qué información se debe proporcionar al solicitar contadores de agua ultrasónicos para un proyecto de construcción?
A: Proporcione el tipo de edificio, la cantidad, el rango de DN, los detalles de conexión, el caudal previsto, las condiciones de instalación, la red de comunicación, los requisitos de la plataforma y cualquier función de fugas, control de válvulas o STS. Un cronograma completo de medidores ayuda al proveedor a confirmar el modelo y la documentación del proyecto.
