Medidores de flujo magnéticos Usar un truco ordenado llamado ley de Faraday para determinar la velocidad con que el líquido se mueve en una tubería. Esta ley mide la señal eléctrica cuando un líquido fluye a través de un campo magnético. El líquido debe conducir electricidad, generalmente al menos 5 µS/cm. El medidor tiene un campo magnético y pequeños sensores, llamados electrodos, para captar estas señales. Esto muestra lo rápido que el líquido va. El medidor utiliza revestimientos resistentes, como PTFE o caucho, y electrodos fuertes, como Hastelloy, para tratar líquidos brutos. Las cajas inteligentes llamadas transmisores convierten las señales en datos fáciles de leer. Medidores de flujo magnéticos son increíbles para el agua, las aguas residuales o las plantas químicas. Son exactos, no necesitan mucha fijación y encajan bien con los sistemas de control. Para obtener los mejores resultados, debe configurarlos correctamente, con una buena puesta a tierra, la dirección adecuada de la tubería y secciones de tubería rectas.

¿Cuáles son los fundamentos de la tecnología del medidor de flujo magnético?

¿Cómo permite la ley de Faraday medir la velocidad de los fluidos?

Medidores de flujo magnéticos Dependen de una idea genial: la ley de Faraday de la inducción electromagnética. Esto dice que un líquido que transporta electricidad hace una pequeña tensión cuando pasa a través de un campo magnético. El líquido es como un alambre en movimiento. El campo magnético cruza la tubería, y los electrodos en los lados agarran la tensión. Esta tensión coincide con la velocidad con la que se mueve el líquido. Para obtener el caudal, multiplica la velocidad por el tamaño de la tubería. Esto hace medidores de flujo magnéticos súper fiable para comprobar el flujo.

¿Por qué los fluidos conductores son esenciales para la medición precisa?

El líquido tiene que llevar electricidad para que estos medidores funcionen. Sólo líquidos que conduzcan bien hacen una tensión lo suficientemente fuerte para medir correctamente. Si la conductividad del líquido es demasiado baja, como menos de 5 µS/cm, la señal es demasiado débil. Así que, medidores de flujo magnéticos son excelentes para el agua o cosas similares, pero no para aceites o agua súper limpia. Algunos medidores especiales pueden manejar líquidos con menos conductividad, pero esos no son comunes.

¿Qué papel juega la generación de campos electromagnéticos?

El campo magnético debe ser estable y suave. Las bobinas alrededor de la tubería hacen este campo. Un campo sólido significa que la tensión sólo proviene del movimiento del líquido, no de las oscilaciones del campo. Esto mantiene las mediciones honestas, incluso si el líquido fluye desordenadamente.

¿Cómo se logra la detección de señales a través de electrodos?

Los electrodos descansan dentro del revestimiento de la tubería para captar la tensión del líquido en movimiento. En una medidor de flujo magnéticoLa velocidad del líquido proviene de la tensión, el espacio entre los electrodos y la potencia del campo magnético. Los materiales resistentes, como Hastelloy, detienen la oxidación y mantienen las señales claras. Colocarlos cuidadosamente evita el ruido de otras cosas eléctricas, por lo que la señal muestra el flujo real.

¿Cuáles son los componentes principales y sus funciones?

¿Por qué el diseño del tubo de flujo y la selección de materiales son tan importantes?

El tubo de flujo dentro del medidor tiene que resistir líquidos duros sin romperse. Los revestimientos como PTFE, PFA o caucho se eligen para coincidir con el líquido, como ácidos fuertes o lodos gruesos. Un buen forro mantiene el medidor funcionando sin problemas durante años.

¿Cómo los materiales de revestimiento afectan el rendimiento a través de diferentes fluidos?

Cada forro se adapta a un trabajo diferente. PTFE lucha contra los productos químicos duros. El caucho duro maneja líquidos gruesos y granulosos. Los revestimientos de cerámica funcionan para líquidos muy calientes. Elegir el forro equivocado puede arruinar la precisión o romper el medidor con el tiempo.

¿Qué opciones de producto están disponibles para diversas aplicaciones?

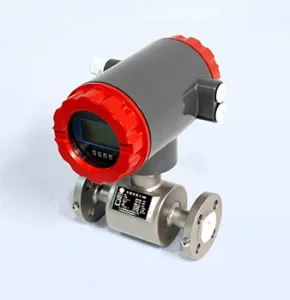

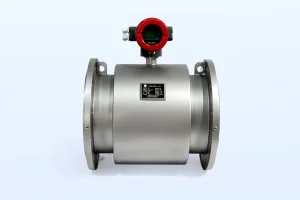

Puedes elegir modelos como el Medidor de flujo magnético DN15 a DN300 desde ChenShuoEstos funcionan para muchos trabajos, desde pequeñas tuberías hasta enormes sistemas de agua de la ciudad. Están hechos para manejar todo tipo de tareas fácilmente.

¿Cómo influye la configuración del electrodo en la calidad de la señal?

La configuración de los electrodos cambia lo bien que el medidor capta las señales. Una configuración equilibrada reduce los errores de flujo desigual. Esto mantiene el medidor estable, incluso si el líquido remolino o se apresura.

¿Qué diseños de electrodos funcionan mejor en condiciones de funcionamiento duras?

Para líquidos brutos, como aquellos con productos químicos o bits sólidos, los electrodos hechos de cosas como Hastelloy o platino son los mejores. Los electrodos de lavado detienen la acumulación y se mantienen limpios, incluso con líquidos sucios.

¿Cuál es el papel de los transmisores en el procesamiento de señales de flujo?

Los transmisores captan las señales del electrodo y las convierten en información útil. Utilizan matemáticas inteligentes para eliminar el ruido y asegurarse de que los datos son correctos.

¿Cómo mejoran las técnicas de conversión digital la precisión?

Circuitos especiales en el transmisor bloquean picos de señal no deseados. Los convertidores analógico-digital hacen que los datos sean claros y precisos, lo que importa para lugares como la medicina o las fábricas de alimentos.

¿Cómo se puede beneficiar de los transmisores avanzados integrados?

Los nuevos transmisores tienen trucos limpios como fijar la deriva de señal automáticamente y comprobar la precisión en muchos puntos. Esto ayuda al medidor a funcionar bien, incluso si las condiciones cambian. ChenShuode Medidor de flujo magnético Los sistemas tienen estas características inteligentes.

¿Qué condiciones de funcionamiento pueden afectar el rendimiento del medidor de flujo magnético?

¿Cuáles son los requisitos mínimos de conductividad que debes saber?

Una medidor de flujo magnético puede manejar muchos líquidos, incluso sucios, gruesos o ácidos. Pero si el líquido apenas transporta electricidad, como el agua súper pura, es posible que necesite métodos especiales para obtener buenas lecturas.

¿Existen soluciones para medir fluidos de baja conductividad de manera fiable?

Algunas empresas, como ChenShuohacer sistemas con excitación de doble frecuencia u otras formas de medir líquidos de baja conductividad. Esto permite que el medidor funcione en lugares difíciles.

¿Cómo afectan la temperatura y la presión al funcionamiento del medidor de flujo?

El calor elevado puede deformar la forma del revestimiento, y una fuerte presión puede doblar los electrodos o sellos. Los transmisores inteligentes usan sensores para solucionar estos problemas y mantener las lecturas verdaderas.

¿Qué mecanismos ayudan a mantener la precisión a temperaturas elevadas?

Algunos diseños utilizan aislamiento para proteger el medidor del calor. Otros tienen software para ajustar los cambios de temperatura, por lo que el medidor se mantiene confiable en entornos calientes.

¿Qué prácticas de instalación garantizan lecturas fiables?

¿Por qué la orientación y la puesta a tierra de la tubería son tan críticas durante la instalación?

Si la tubería está mal configurada, burbujas de aire o suciedad pueden alterar los electrodos. Una buena puesta a tierra impide que la electricidad extravagante arruine las lecturas. Los electrodos tocan el líquido para comprobar su flujo.

¿Qué directrices se deben seguir para minimizar las interferencias eléctricas?

Use anillos de puesta a tierra para tuberías no metálicas. Mantenga el medidor alejado de cosas como unidades de frecuencia variable a menos que estén protegidas. Ejecute los cables de señal lejos de las líneas eléctricas para reducir el ruido.

¿Cuánta longitud de tubo recto se necesita antes y después del medidor?

Para que el líquido fluya sin problemas, necesita de 5 a 10 diámetros de tubería recta antes del medidor y de 3 a 5 diámetros después de él.

¿Cómo se pueden simplificar la calibración y el mantenimiento con el tiempo?

¿Qué normas gobiernan la calibración de fábrica y los ajustes de campo?

Las fábricas utilizan reglas como ISO o OIML para configurar medidores con herramientas exactas. En el campo, los dispositivos portátiles comproban el medidor sin detener el trabajo.

¿Por qué es importante la trazabilidad para las industrias impulsadas por el cumplimiento?

La calibración rastreable muestra que el medidor sigue las reglas durante las inspecciones. También detecta problemas temprano, por lo que puede solucionarlos antes de que causen problemas.

¿Qué características de autodiagnóstico son útiles para la operación a largo plazo?

Moderno medidores de flujo magnéticos comprobar a sí mismos con herramientas como pruebas de electrodos y comprobaciones de bobinas. Puedes verlos a distancia para conocer el estado del medidor. Sin piezas móviles, estos medidores necesitan poco cuidado.

¿Qué tan bien se integran los medidores de flujo magnéticos en los sistemas de control de procesos?

¿Qué protocolos de comunicación mejoran la compatibilidad del sistema?

Los protocolos como HART®, Modbus® y Profibus® permiten que el medidor se conecte a los sistemas de control. Esto proporciona datos en tiempo real y rastrea el rendimiento pasado.

¿Qué capacidades de monitoreo remoto debe buscar?

Elige medidores con transmisores inalámbricos y paneles de control en la nube. Estos le permiten comprobar cómo está yendo el medidor desde cualquier lugar y adivinar cuándo necesita ser arreglado.

¿Qué debe considerar al seleccionar medidores de flujo magnéticos por tipo de aplicación?

Por qué son ampliamente utilizados en el agua y Instalaciones de tratamiento de aguas residuales?

En plantas de aguas residuales, estos medidores manejan líquidos sucios con sólidos o espesor cambiante. Son perfectos para rastrear el flujo de agua bajo reglas estrictas.

¿Qué desafíos presentan las plantas de procesamiento químico a los magómetros?

Las plantas químicas utilizan líquidos duros a altas temperaturas. Los medidores necesitan revestimientos especiales, electrodos y cubiertas de seguridad para áreas de riesgo. ChenShuo tiene opciones que puede personalizar para estos trabajos.

¿Cómo puede alimentar & ¿Los productores de bebidas aseguran el cumplimiento regulatorio con estos dispositivos?

Los medidores sanitarios con revestimientos aprobados por la FDA funcionan para sistemas limpios en el lugar. Guardan registros de lotes para cumplir con las normas de seguridad alimentaria.

¿Por qué elegir medidores de flujo magnéticos de este fabricante específicamente?

Si quieres ser fuerte, confiable medidores de flujo magnéticos, Shandong Chenshuo Instrumento Co., Ltd. ofrece una amplia gama para tareas difíciles como tratamiento de agua, sistemas de energía, HVAC o dosificación química. Sus medidores mezclan construcciones robustas con electrónica inteligente. Su equipo de soporte siempre está listo para ayudar por teléfono o correo electrónico, no importa dónde se encuentre.

Preguntas frecuentes

Q1: ¿Pueden los medidores de flujo magnéticos medir fluidos no conductores como el aceite?
R: No. Medidores de flujo magnéticos necesitan líquidos que transporten electricidad. Los aceites o el agua súper pura no hacen suficiente señal para medir.

Q2: ¿Necesito mantenimiento frecuente con estos dispositivos?
R: No mucho. Sin piezas móviles, una medidor de flujo magnético dura mucho tiempo con poca fijación en comparación con otros medidores.

Q3: ¿Es posible instalar estos medidores verticalmente?
R: Sí. Las configuraciones verticales funcionan si se siguen las reglas de puesta a tierra y la longitud de la tubería. Incluso pueden evitar que la suciedad se acumule a veces.
