إن مقياس المياه بالموجات فوق الصوتية يقيس هذا الجهاز تدفق المياه عن طريق إرسال إشارات فوق صوتية عبر أنبوب وتحليل زمن انتقالها. وبالمقارنة مع العدادات الميكانيكية التقليدية، فإنه يستخدم القياس الإلكتروني ويمكن تهيئته للعرض الرقمي أو القراءة عن بُعد أو إدارة المياه الذكية.
يعتمد النموذج المناسب على أكثر من مجرد مبدأ القياس. يجب أن تتوافق جميع العوامل مع المشروع، مثل حجم الأنابيب، ونوع التوصيل، وظروف التركيب، ونطاق التدفق، ومصدر الطاقة، وطريقة الاتصال، ومتطلبات المنصة.

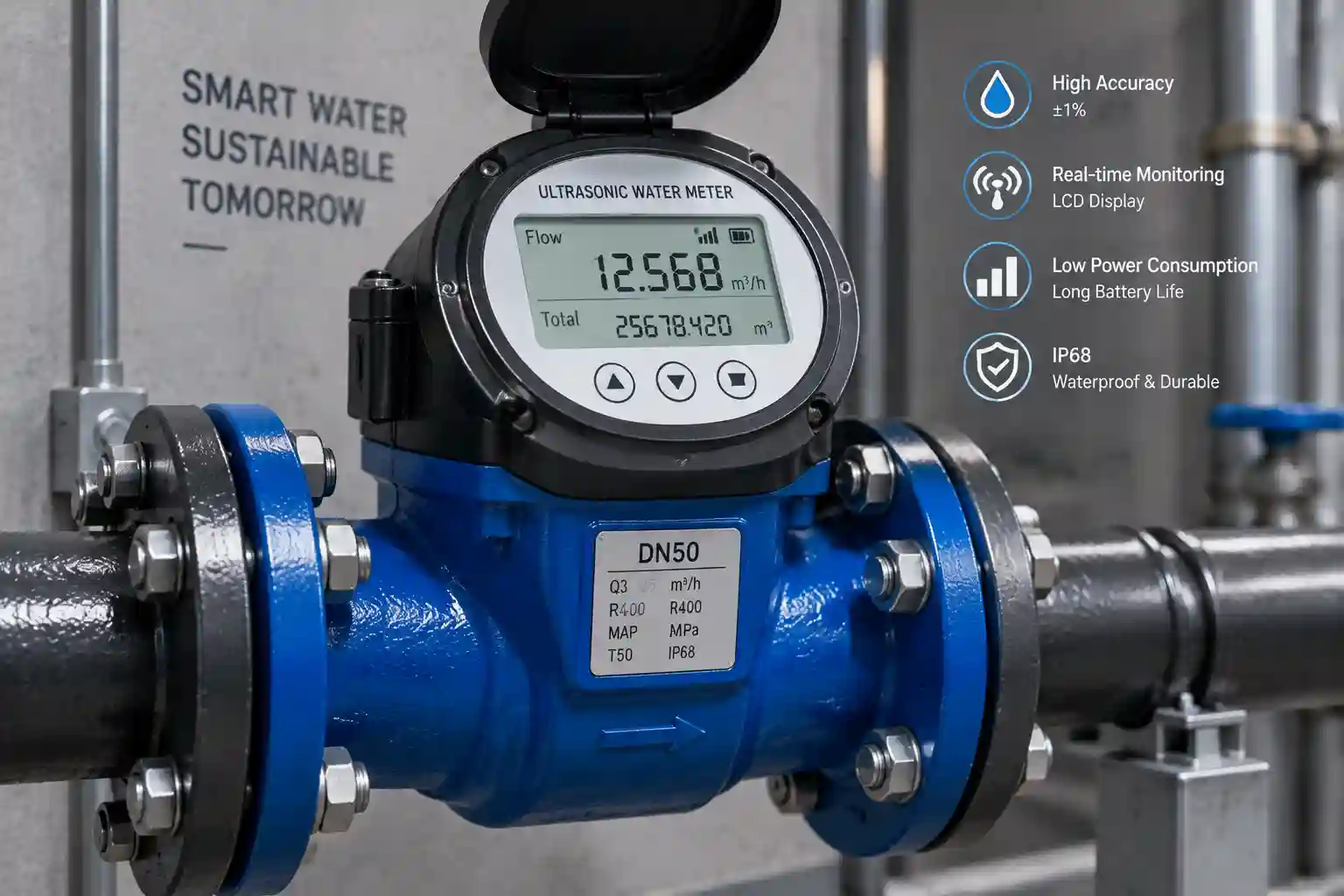

إن عداد مياه بالموجات فوق الصوتيةر هو عداد مياه رقمي يستخدم إشارات فوق صوتية لقياس حركة المياه داخل الأنابيب.
يُستخدم في المباني السكنية، والعقارات التجارية، وأنظمة المياه البلدية، والمنشآت الصناعية، وغيرها من التطبيقات التي تتطلب تسجيل وإدارة استهلاك المياه.
يشير مصطلح "فوق صوتي" إلى طريقة القياس. ولا يعني ذلك أن جميع أجهزة القياس فوق الصوتية تمتلك نفس الشاشة، أو وظيفة الاتصال، أو ترتيب البطارية، أو خيار التحكم بالصمامات. وتعتمد هذه الميزات على الطراز والتكوين المُختارين.
تعتمد العديد من عدادات المياه فوق الصوتية على مبدأ زمن العبور. حيث ترسل المستشعرات إشارات فوق صوتية عبر الماء في اتجاهات مختلفة.
تختلف أوقات انتقال الإشارة مع تدفق الماء عن أوقات انتقال الإشارة عكس اتجاهه. يقوم العداد بتحليل هذا الاختلاف ويستخدمه لحساب معدل التدفق.
تتم العملية الحسابية إلكترونياً، ولا تعتمد على دافع ميكانيكي تقليدي يدور داخل الأنبوب.
يمكن للعداد حساب معدل التدفق الحالي وتسجيل حجم المياه المتراكم.
قد تعرض الشاشة قيمًا مثل التدفق الحالي أو إجمالي الاستهلاك، وذلك بحسب تصميم المنتج. كما يمكن لبعض الطرازات إرسال القراءات إلى نظام إدارة عن بُعد عند تضمين إعدادات الاتصال المطلوبة.
ينبغي التأكد من فترة الإبلاغ والبيانات المخزنة وواجهة الاتصال من الوثائق الفنية للطراز المحدد.
لا تزال ظروف التركيب مهمة.
يجب ملء الأنبوب بشكل صحيح، ويجب تركيب العداد وفقًا لاتجاه التدفق المحدد ومتطلبات التوصيل. قد تؤثر فقاعات الهواء، أو وضع التركيب غير المناسب، أو عدم تطابق نطاق تدفق العداد مع التطبيق الفعلي على النتيجة.
لهذا السبب، ينبغي مراجعة رسم التركيب والبيانات الفنية قبل الطلب.
يمكن اختيار عدادات المياه بالموجات فوق الصوتية لبيئات المشاريع المختلفة:
قد يتطلب كل تطبيق حجم عداد مختلف، وطريقة اتصال مختلفة، وترتيب تركيب مختلف، وعملية إدارة بيانات مختلفة.
يجب أن تتوافق طريقة التوصيل مع شبكة الأنابيب الحالية أو تصميم المشروع. وبحسب الطراز، قد يشمل ذلك التوصيلات الملولبة أو ذات الحواف.
يُعد قطر الأنبوب أحد المعايير الأساسية الأخرى للاختيار. يجب اختيار العداد وفقًا للحجم الاسمي للأنبوب وظروف التشغيل المتوقعة للمشروع.
قد يحتاج مشروع الاستبدال أيضًا إلى مراعاة المساحة التي تركها العداد الحالي، في حين يمكن تصميم التركيب الجديد حول المنتج المختار.
تُستخدم بعض عدادات المياه فوق الصوتية للقراءة المحلية من خلال شاشة عرض. بينما يتم تكوين البعض الآخر لجمع البيانات عن بعد.
قد يعمل عداد المياه الذكي بالموجات فوق الصوتية مع شبكة اتصالات لاسلكية أو بوابة أو منصة إدارة. يجب اختيار طريقة الاتصال وفقًا لشبكة المشروع والواجهة المطلوبة.
لا ينبغي افتراض أن العداد يتضمن اتصالاً عن بعد لمجرد أنه نموذج يعمل بالموجات فوق الصوتية.
يوفر عداد المياه بالموجات فوق الصوتية قياسًا إلكترونيًا ومعالجة بيانات رقمية، مما يجعله مناسبًا لمشاريع العدادات الذكية التي تتطلب جمع القراءات وتخزينها أو نقلها.
ويمكن استخدامه أيضًا في الأنظمة التي تتطلب القراءة عن بعد، بشرط أن يتم تكوين وظيفة الاتصال ذات الصلة.
بالنسبة للمشغلين، تكمن الميزة الرئيسية في القدرة على دمج قياس المياه مع عملية إدارة بيانات أوسع. قد تشمل هذه العملية العرض المحلي، والقراءة عن بُعد، وسجلات الاستهلاك، وتكامل المنصة.
لا يُغني القياس بالموجات فوق الصوتية عن الحاجة إلى التركيب الصحيح.
لا يزال فريق المشروع بحاجة إلى التأكد من حالة الأنابيب، ومعايير التوصيل، ونطاق التدفق، ومصدر الطاقة، والمتطلبات البيئية. كما يعتمد أداء الاتصال على تصميم الشبكة وموقع البوابات أو المعدات الأخرى.
يجب التحقق من المواصفات الدقيقة لكل طراز. تجنب مقارنة أجهزة القياس بالموجات فوق الصوتية بناءً على الملصقات التقنية العامة فقط.
| نقطة المقارنة | مقياس المياه بالموجات فوق الصوتية | مقياس المياه الميكانيكي |
| مبدأ القياس | توقيت الإشارة فوق الصوتية | الحركة الميكانيكية |
| هيكل القياس | نظام القياس الإلكتروني | هيكل قياس ميكانيكي |
| مخرجات البيانات | يعتمد الناتج الرقمي على الطراز | يعتمد ذلك على التكوين المحدد |
| القراءة عن بعد | متاح عند تهيئة الاتصال | يتطلب حلاً متوافقاً للقراءة عن بعد |
| عوامل الاختيار الرئيسية | حالة الأنابيب، نطاق التدفق، الاتصالات، المنصة | الحجم، والوصلة، والمواصفات الميكانيكية |
يعتمد الخيار الأفضل على المشروع. قد تختلف متطلبات استبدال نظام القراءة المحلي عن متطلبات نظام القراءة عن بُعد الجديد لعقار كبير أو شبكة بلدية.
يمكن استخدام عدادات المياه بالموجات فوق الصوتية لقياس المياه في الشقق الفردية والقراءة المركزية.
بالنسبة لهذه المشاريع، يجب على المشتري تأكيد كمية العداد، وأحجام الأنابيب، ومساحة التركيب، ومتطلبات العرض، وما إذا كان يلزم إرسال القراءات إلى منصة إدارة العقارات.

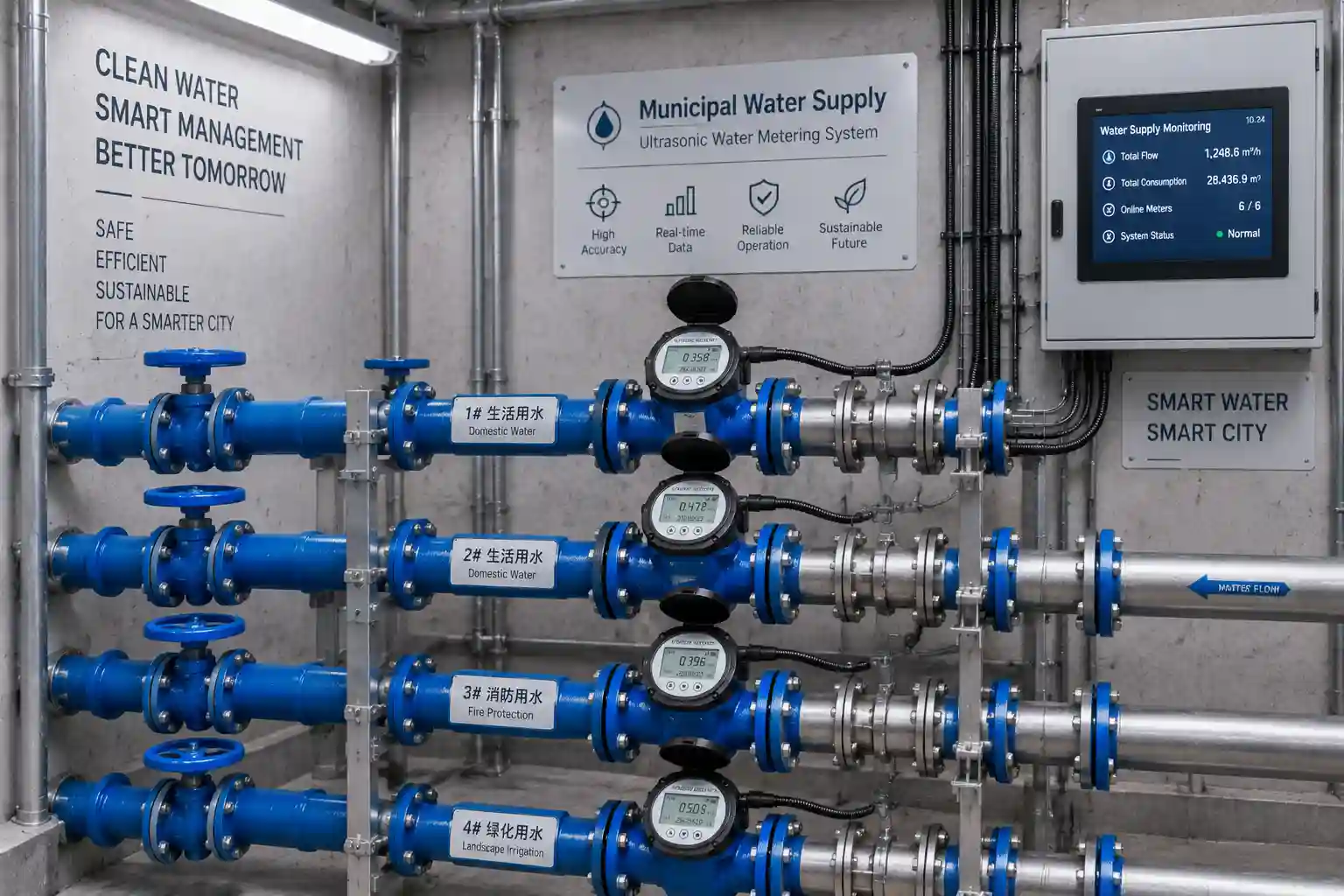

قد تتطلب المشاريع البلدية أعدادًا كبيرة من العدادات وعملية منظمة لجمع البيانات.
ينبغي أن يحدد موجز المشروع نطاق العدادات، وبنية الاتصالات، وربط المنصات، ومواقع التركيب، وترتيبات الصيانة. وتؤثر هذه العناصر على تصميم النظام النهائي.
قد تستخدم المصانع والمجمعات التجارية والفنادق والحرم الجامعية عدادات المياه بالموجات فوق الصوتية لمراقبة نقاط الاستهلاك المختلفة.
ينبغي أن يراعي اختيار العداد حجم الأنابيب وظروف التدفق وبيئة التركيب ومتطلبات البيانات الخاصة بالتطبيق. وقد لا يكون النموذج العام مناسبًا لكل نقطة في نفس المنشأة.
قبل طلب عرض سعر، يرجى تجهيز المعلومات التالية:
يقلل ملخص المشروع الواضح من خطر اختيار عداد يناسب الكلمة المفتاحية ولكنه لا يناسب نظام التركيب أو الإدارة.
يجب أن يتبع التثبيت الوثائق الفنية الخاصة بالطراز المحدد.
يحتاج الفني إلى فحص اتجاه التدفق، ووصلات الأنابيب، والمساحة المتاحة، ودعامة العداد، وحماية المكونات الإلكترونية. كما يجب وضع معدات الاتصال في موقع مناسب عند استخدام القراءة عن بُعد في المشروع.
بعد التركيب، يجب على فريق المشروع التحقق من قراءة العداد، وحالة الاتصال، وبيانات المنصة. بالنسبة للمشاريع المجمعة، يجب الاحتفاظ بسجلات التركيب ومعلومات التشغيل للصيانة اللاحقة.
تعتمد متطلبات الصيانة على طراز العداد وتكوين المشروع.
قد يحتاج المشغلون إلى مراجعة القراءات، وحالة الاتصال، والسجلات غير الطبيعية، وظروف الطاقة. يجب التخطيط لاستبدال البطارية أو أعمال الصيانة الأخرى وفقًا لوثائق المنتج وظروف الوصول إلى الموقع.
في عمليات النشر واسعة النطاق، من المفيد الاحتفاظ بسجلات لطراز العداد ورقمه التسلسلي وموقع تركيبه وإعدادات الاتصال ونتائج التشغيل. تُصبح التفاصيل الإدارية الصغيرة ذات أهمية بالغة عند التعامل مع مئات أو آلاف العدادات.
ينبغي أن يكون بإمكان الشركة المصنعة مراجعة متطلبات المشروع بالكامل، وليس فقط حجم العداد المطلوب.
ينبغي على المشتري تقديم تفاصيل التطبيق والكمية ومعلومات الأنابيب وشروط التركيب وتفضيلات الاتصال ومتطلبات المنصة وأي وظائف للتحكم في الصمامات أو نظام STS. بعد ذلك، يمكن للمورد تأكيد الطراز ذي الصلة وترتيب التوصيل وإعدادات الاتصال والوثائق الفنية.
شركة شاندونغ تشينشوو للأجهزة المحدودة تُورّد منتجات عدادات المياه و يدعم المشروعريتم تحديد التكوين بناءً على التطبيق والوظائف المطلوبة. يجب تأكيد اختيار المنتج من بيانات المشروع التي يقدمها المشتري.
تتوفر المزيد من المعلومات على الموقع الرسمي تشينشو.
يقيس عداد المياه بالموجات فوق الصوتية تدفق المياه عن طريق تحليل زمن انتقال الإشارات فوق الصوتية عبر الماء. وهو يستخدم القياس الإلكتروني بدلاً من المروحة الميكانيكية التقليدية.
يقارن العداد زمن انتقال الإشارات فوق الصوتية مع اتجاه تدفق الماء وعكسه. ويُستخدم فرق الزمن لحساب معدل التدفق وحجم الماء المتراكم.
يمكن استخدامها للقراءة عن بُعد عند تضمين إعدادات الاتصال المطلوبة. يجب التأكد من الشبكة والبوابة والمنصة وواجهة البيانات قبل النشر.
يستخدم جهاز القياس بالموجات فوق الصوتية تقنية القياس الإلكتروني بالموجات فوق الصوتية، بينما يستخدم جهاز القياس الميكانيكي بنية قياس ميكانيكية. ويعتمد الخيار الأنسب على التطبيق، وظروف التركيب، ومتطلبات البيانات، وميزانية المشروع.
يحتاج المورّد عادةً إلى معلومات حول التطبيق، وموقع المشروع، والكمية، وحجم الأنابيب، ونوع التوصيل، وظروف التركيب، ومتطلبات الاتصال، وترتيبات الطاقة، وأي وظائف للتحكم في الصمامات أو نظام STS. توفر هذه التفاصيل الأساس لتحديد الطراز الصحيح.
يُعد عداد المياه بالموجات فوق الصوتية خيارًا عمليًا للمشاريع التي تتطلب قياسًا إلكترونيًا، أو معالجة بيانات رقمية، أو قراءة عن بُعد. ومع ذلك، فإن مدى ملاءمته يعتمد على نظام التركيب والإدارة المتكامل.
قبل تقديم الطلب، تأكد من حجم الأنابيب، وظروف التدفق، ومساحة التركيب، وطريقة الاتصال، وواجهة المنصة، ونظام الطاقة، والوظائف المطلوبة. هذا يوفر للمورد أساسًا موثوقًا لاختيار النموذج وتكوين المشروع.
بالنسبة للمشاريع التي تتطلب مواصفات عدادات منسقة، وخيارات اتصال، ووظائف صمامات أو أنظمة تحويل الطاقة، ووثائق فنية، تشينشو يمكن مراجعة تفاصيل المشروع المقدم وتأكيد خطوة الشراء التالية.
